電磁加熱器原理：

　　本產品是通過把電能轉換為磁能，使被加熱鐵體感應到磁場后而自身發熱。因此，它的熱效率可以達90%以上。它從根本上解決了電熱片、電熱圈等電阻式通過熱傳導方式加熱的效率低下的問題熱是通過把電能轉換為磁能，使被加熱鋼體感應到磁能而發熱的一種加熱方式。它從根本上解決了電熱片、電熱圈等電阻式通過熱傳導方式加熱的效率低下的問題。

　　電磁感應加熱的特點及優勢

　　1、高效節能

　　電磁感應加熱是通過電磁感應，使磁場范圍內的金屬管道自行高速發熱，從而消除了傳統加熱方式熱傳遞過程中的熱損失，大大提高了熱能利用率，熱轉換效率大于90%，在同等條件下比傳統電加熱方式節電約30%-70%。

　　2、安全、環保

　　電磁感應加熱方式采用內熱方式，帶電線圈與加熱管道之間有2公分厚的隔熱、絕緣高溫毯，且外層高溫線圈本身絕緣，當油溫加熱到200度時，管道作為發熱源溫度在250度以下，所以完全杜絕火災隱患和漏電安全隱患;同時電磁感應加熱方式不會產生任何環境污染;屬于目前最環保加熱設備。

　　3、長期穩定運行

　　電磁感應加熱器多路智能閉環控制系統和強大完備的保護功能，可充分保證設備長期安全、穩定地運行。

　　4、改善工作環境

　　熱量聚集于加熱體內部，外部熱量耗散幾乎沒有，設備表面人體可觸摸，環境溫度只是略高于常溫，大大改善了生產現場的工作條件，將有力提高工人生產積極性，降低廠區通風降溫費用。

　　5、降低維護費用

　　加熱部分采用環形電纜結構，電纜本身不會產生熱量，并最高可承受200度高溫，電纜使用壽命高達5年以上。不需維護，后期基本無維護費用。

　　6、改造安裝方便

　　電磁感應加熱設備可以不需改造和破壞原有設備結構，增加10多米管道或使用原有管道，原鍋爐拆除或可為備用，在管道體表面施工即可。外部接線少，負載電纜采用環形繞制方法，簡單易學。免費為貴公司提供技術指導。

　　碧源達電磁感應加熱控制電源特性

　　電磁感應加熱是專門針對塑料機械、導熱油、市政供暖、石油天氣燃氣輸送等管道加熱應用而設計的一系列產品，具有更強的行業針對性、專業性及更佳的節能效果。

　　1、更佳的電磁兼容性由于電子系統的處理器頻率和電子信號頻率的不斷提升，易得能電磁感應加熱系列產品嚴格遵循功率國家電子裝置有關的標準。不斷改進，達到了更高的穩定性、可靠性和安全性。

　　2、多種加熱模式可任意選擇曲線加熱、多段加熱、最大功率加熱3種模式。

　　3、全方位保護功能設計提供過流、過壓、欠壓、缺相、短路等20多種運行控制及保護，在感應器短路、工件短路、電網波動等異常情況下設備不損壞及感應器漏電保護功能。

　　4、無級功率調節方式通過無級功率調節，可實現在額定范圍內任意功率輸出，保證應用過程中不同功率的需要。

　　5、超強的環境適應能力采用大余量設計及先進的涂層工藝，能適應高溫、油污、粉塵等惡劣環境長期使用。

　　電磁加熱器的工作環境需求

　　安裝海拔高度：<1KM (高于此高度需降額使用)

　　工作環境溫度： - 20 ~ + 50 ℃

　　空氣相對濕度：<90% ，無凝露

　　無粉塵污染及爆炸危險

　　電磁加熱器功能設計

　　1、具備輸入、輸出缺相保護功能

　　2、標準的內置PID反饋控制功能，精確實現閉環控制

　　3、反饋信號斷線保護功能

　　4、最短運行時間功能

　　5、可方便的實現觸摸屏-PLC-T81的控制。

　　6、增加輔助功能板，即可立即實現多功能檢測及各類參數調節

　　電磁加熱器應用領域

　　塑料機械、化工機械、石油機械、五金加工、食品機械、特種鍋爐等

　　電磁加熱技術的特點如下：

　　1、高效節能。熱效率高達95%以上，同等條件下，比電阻式加熱方式節電60-80%，預熱時間縮短2/3。

　　2、運行可靠、多閉環智能控制系統和完善的保護系統，保證設備長期安全可靠運行。

　　3、降低費用加熱部分采用電纜結構，加熱電纜本身不會產生熱量，使用壽命長久。避免了電阻式加熱需要經常維護和定期更換加熱圈的弊病，后期基本無維護費用。

　　4.改善環境。加熱部分熱量耗散少，表面可用手觸摸，改善了生產現場的環境條件。

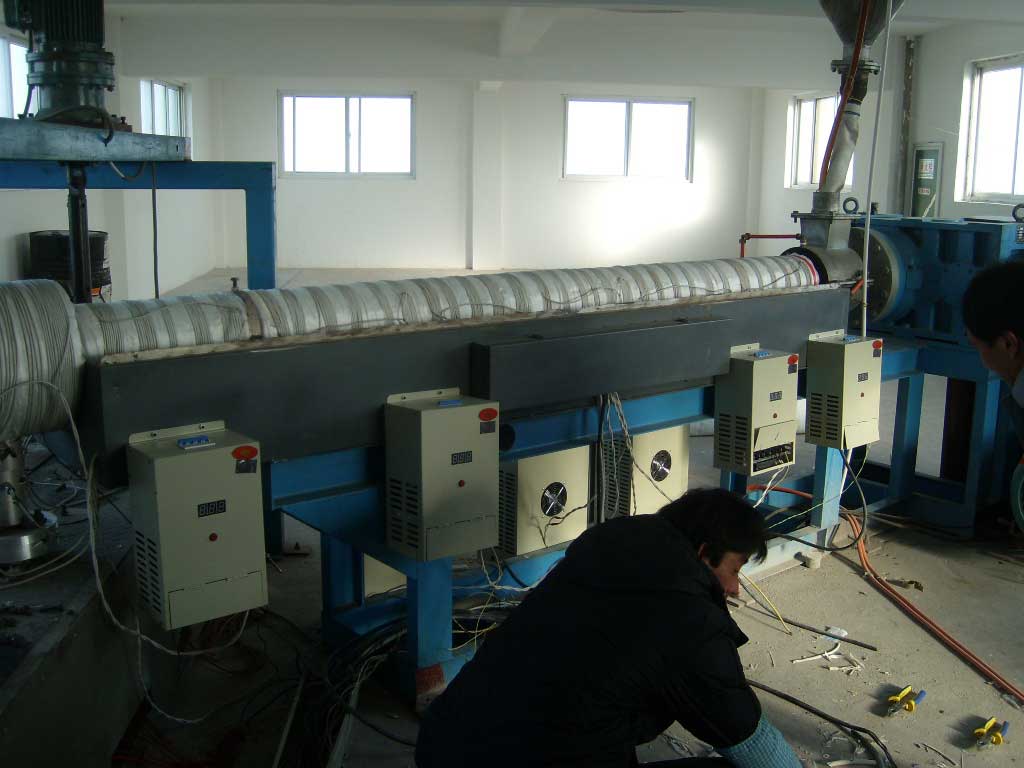

　　電磁加熱器安裝注意事項

　　1. 在改裝前首先要測量好他原有的功率大小，一般水料機都是以燒煤為主，那就看機臺24H的產量，所加工的原料是什么類型來判斷要多大功率的電磁加熱控制器

　　2. 拆煤爐的時候要把離料筒周圍10CM沒用的金屬雜物也拆掉，以免影響改造，同時也因周圍有金屬，電磁線也給它加熱。

　　3. 包裹保溫棉。這部要仔細有耐心，把保溫棉用高溫繃帶包裹在料筒上面，在勒緊的前提下一定要保持保溫棉的厚度保持在20-25MM左右，不要超出這個范圍，一般在同一臺機上把握在一個數值上，不能上下前后不一，不然控制板因工作頻率偏高或偏低自動保護停止工作的，同時也影響控制板的使用壽命。

　　4電磁線纏繞在料筒上面，由于造粒機功率主要在料筒的前端，所以下料的那段多繞電磁線。溫度不需要很高的地方可以分成段繞，比如繞5-6圈空出點距離在繞。繞線總的規則是溫度需要高電磁線可以密繞，溫度低可以分段繞，不可疏散的繞線。

　　5.安裝碧源達電磁感應加熱器。控制柜的進線接380V電源，出線接線圈的兩個端子。

　　6.調試。詳見所附說明書。
